Артикул: 10000250LM
JJ-6 — фуговальный станок с длинными чугунными столами, предназначенный для любительского применения. Благодаря тому, что он выполнен по той же компоновочной схеме, что и профессиональные модели Jet, он точен и удобен в работе.

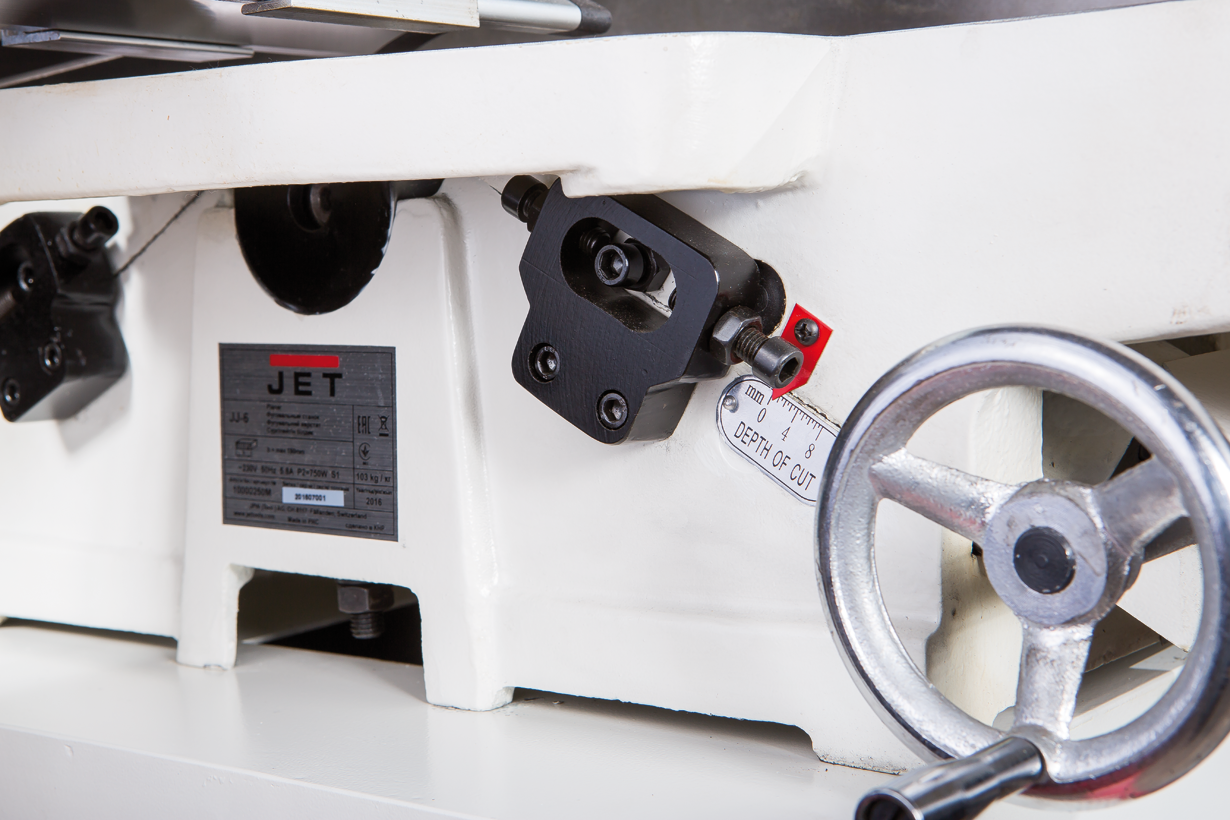

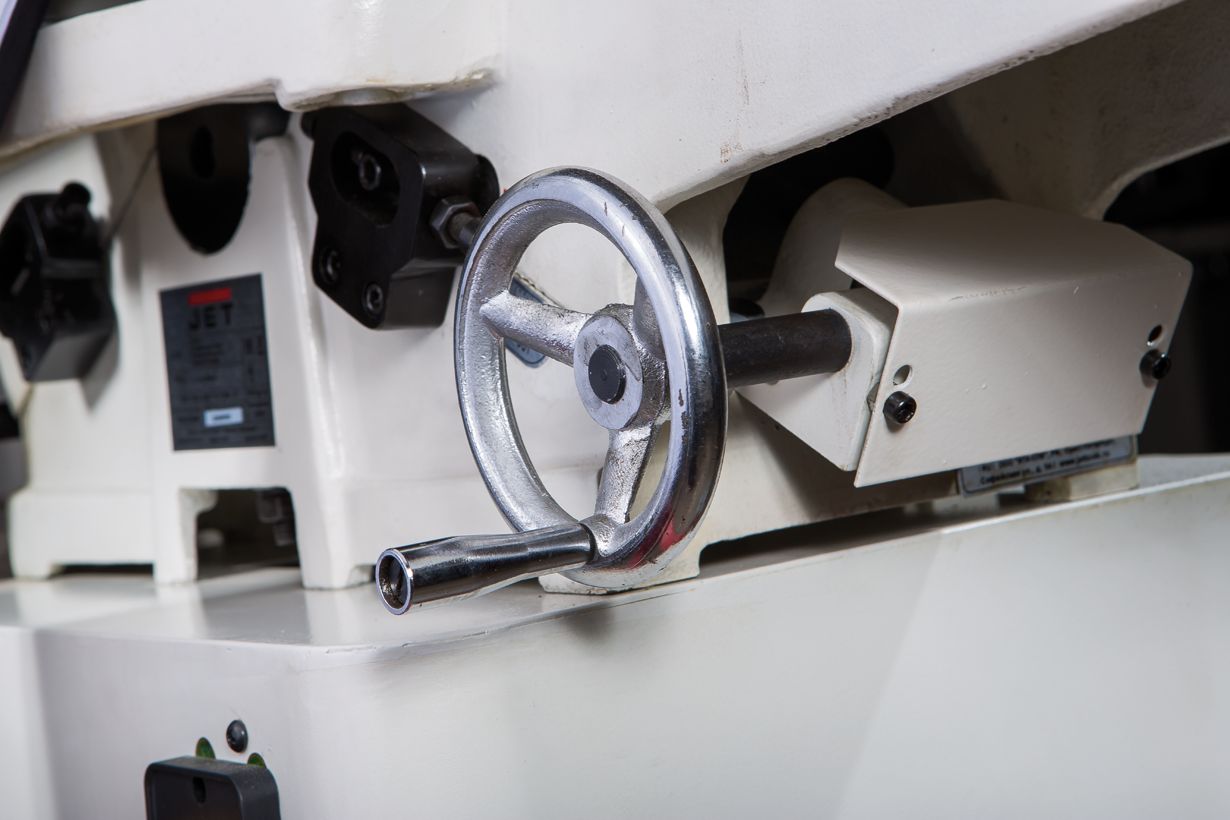

Конструктивно он состоит из двух частей. В нижней, играющей роль тумбы-подставки, располагается однофазный асинхронный («индукционный») мотор мощностью немного более киловатта и кожух сбора стружки со 100-миллиметровым патрубком для подключения к вытяжной установке. Верхняя часть состоит из чугунного основания, где размещен строгальный вал, и чугунных же рабочих столов с соответствующим оснащением, состоящим из защитного кожуха и упора заготовки. Оба стола регулируются по высоте при помощи винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего (переднего) стола регулируют глубину строгания, для чего есть соответствующая разметка; принимающий (задний) смещают только при наладочных операциях во время обслуживания станка.

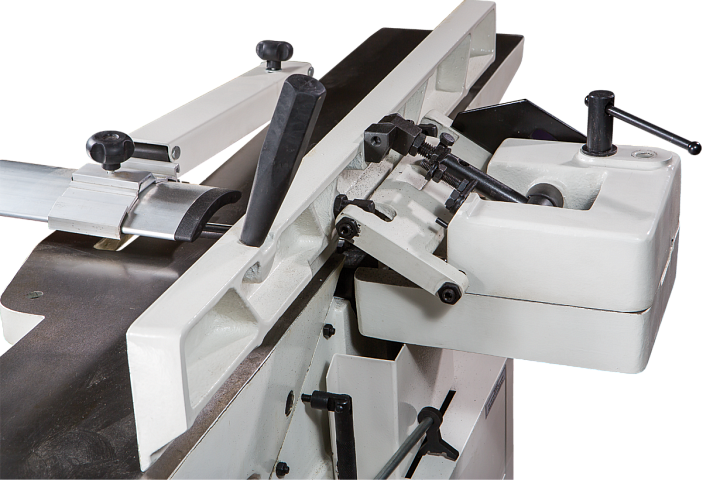

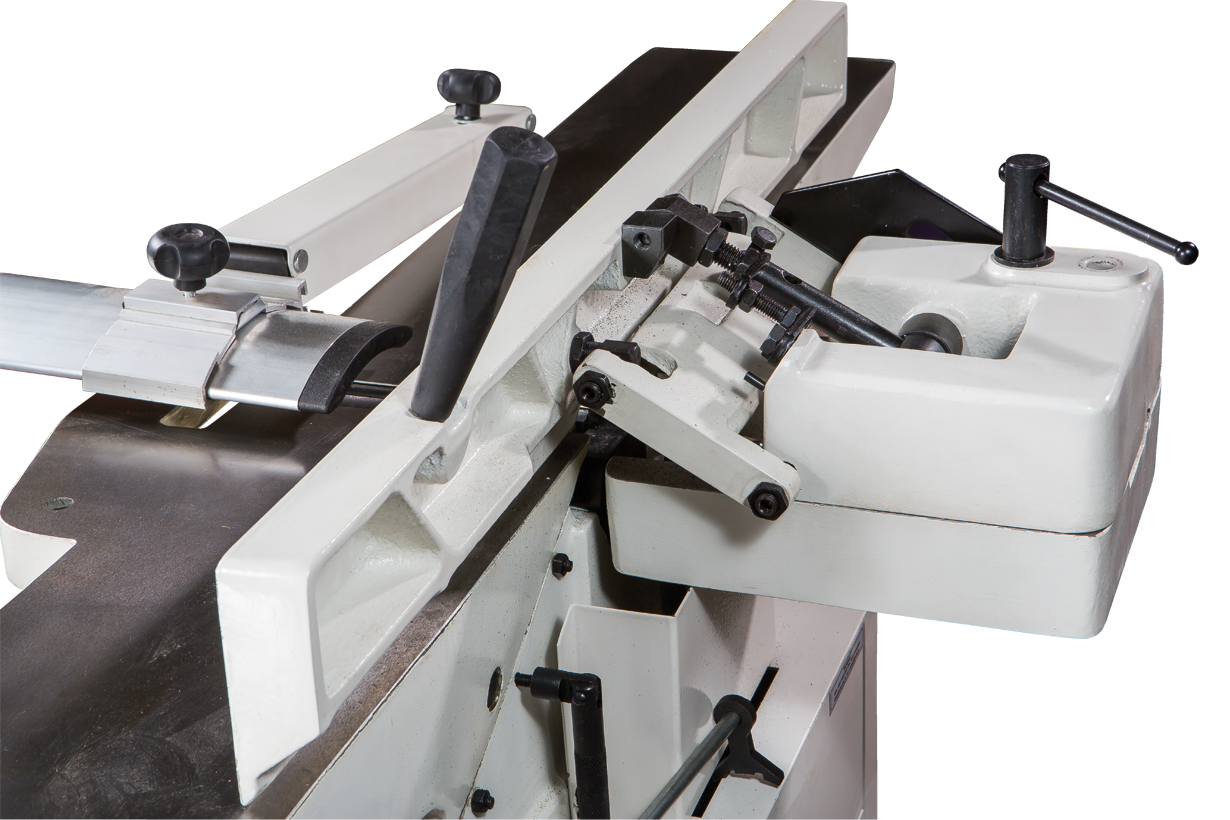

Упор заготовки чугунный, с механизмом для регулировки наклона (он возможен в обе стороны). Фиксация выбранного положения производится резьбовым зажимом.

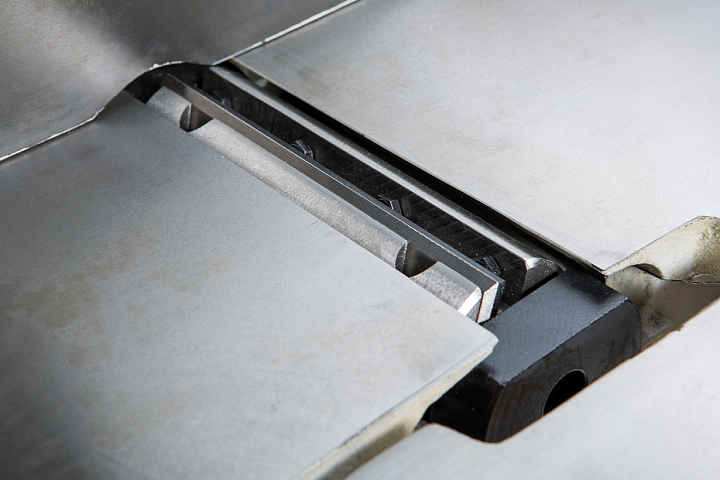

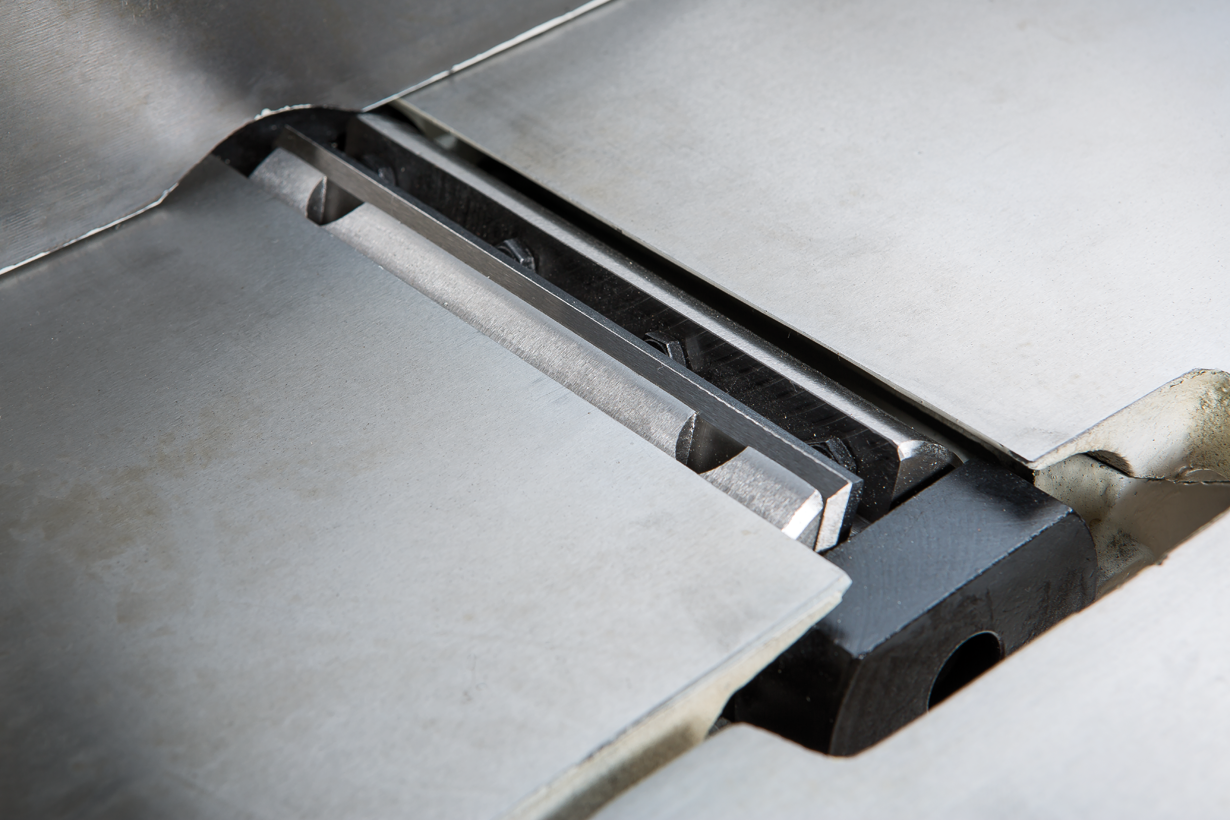

Ножевой вал укомплектован тремя ножами, допускающими повторную заточку. Их типоразмер такой же, как и у профессиональных фуганков Jet с аналогичной шириной строгания.
| Потребляемая мощность, кВт | 1,5 |
| Частота вращения строгального вала | 4400 об/мин |
| Диаметр строгального вала | 61 мм |
| Размер ножей (ДхШхТ) | 155х19х3,0 мм |
| Количество ножей | 3 |
| Максимальная ширина заготовки, мм | 150 мм |
| Глубина строгания за один проход | 0-3,0 мм |
| Размеры фуговального стола (ДхШ) | 1215x182 мм |
| Размеры фуговального упора (ДхВ) | 750x114 мм |
| Угол наклона фуговального упора | -45-0-45° |
| Диаметр вытяжного штуцера, мм | 100 |
| Напряжение, В | 230 |
| Длина, мм | 1215 |
| Ширина, мм | 650 |
| Высота, мм | 1050 |
| Масса, кг | 103 |
| Длина в упаковке, см | 124,5 |
| Ширина в упаковке, см | 37,5 |
| Высота в упаковке, см | 30,5 |
| Масса в упаковке, кг | 118 |
